Zhejiang Hertz Electric Co., Ltd., založená v roku 2014, je high-tech podnik špecializujúci sa na vývoj, výrobu, predaj a popredajný servis, ktorý slúži výrobcom stredných a špičkových zariadení a integrátorom systémov priemyselnej automatizácie. Spoliehajúc sa na vysokokvalitné výrobné zariadenia a prísny testovací proces, poskytneme zákazníkom produkty ako nízkonapäťové a strednonapäťové meniče, softštartéry a servoriadiace systémy a riešenia v príbuzných odvetviach. Spoločnosť presadzuje koncepciu „poskytovať používateľom tie najlepšie produkty a služby“, aby slúžila každému zákazníkovi. V súčasnosti sa využíva najmä v hutníctve, chemickom priemysle, papierenskom, strojárskom a inom priemysle.
Prečo si vybrať nás
Profesionálny tím
Náš tím odborníkov má dlhoročné skúsenosti v odbore a našim zákazníkom poskytujeme potrebnú podporu a poradenstvo.
Vysokokvalitné produkty
Naše produkty sú vyrábané podľa najvyšších štandardov s použitím len tých najlepších materiálov. Zaručujeme, že naše produkty sú spoľahlivé, bezpečné a majú dlhú životnosť.
24-hodinová online služba
Horúca linka 400 je otvorená 24 hodín denne. Fax, e-mail, QQ a telefón sú všestranné a viackanálové na akceptovanie problémov zákazníkov. Technický personál je 24 hodín denne, aby odpovedal na problémy zákazníkov.
Riešenie na jednom mieste
Poskytovať včas technickú podporu v celom procese kontroly, inštalácie, uvedenia do prevádzky, preberania, preberacej skúšky výkonu, prevádzky, údržby a iných zodpovedajúcich technických usmernení a technických školení týkajúcich sa zmluvných produktov.

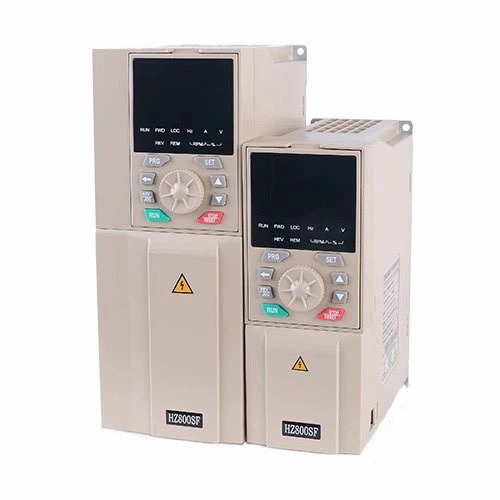

Náš pohon s premenlivou frekvenciou (VFD), navrhnutý na presné riadenie motora, je všestranným riešením zameraným na zvýšenie energetickej účinnosti a prevádzkového výkonu.
Invertorový pohon umožňuje presné riadenie otáčok motora, čo má za následok zníženú spotrebu energie a nižšie prevádzkové náklady, čo z neho robí ekologickú voľbu pre podniky.
Frekvenčný pohon pre trojfázový motor
Vysoko kvalitný materiál a prvotriedna technológia. Výkonná funkcia, plynulá prevodovka. Pravidelný vzhľad, malý a krásny. Pohodlné ovládanie a intuitívny digitálny displej.
Tento typ VFD sa často používa v obytných a malých komerčných prostrediach, pretože je vhodný pre motory, ktoré pracujú s napätím 120 V a nevyžadujú vysoký výstupný výkon.
Každému jednotlivému segmentu prideľujeme 220V a trom segmentom 220V vstup. Pri jednofázovom použití môže byť každý druhý segment použitý ako náhradné vedenie.
Použitie zariadenia na konverziu frekvencie, ťahového klimatizačného systému chladiaceho čerpadla, čerpadla studenej vody, ventilátora je veľmi dobrá technológia na úsporu energie.
Pohon s premenlivou frekvenciou 3,7 kW. Jedná sa o 24V 150W bezkomutátorový jednosmerný prevodový motor s prírubou 90x90mm. Vstavaná pravouhlá prevodovka s drážkou pre kľúč 10:1 prináša rýchlosť a krútiaci moment na 300.
Pohon s premenlivou frekvenciou 5,5 kW. Jedná sa o 24V 150W bezkomutátorový jednosmerný prevodový motor s prírubou 90x90mm. Zabudovaná čelná prevodovka 5:1 prináša rýchlosť a krútiaci moment na 600 ot./min a krútiaci moment 1,95 Nm (276,14.
Frekvenčný menič je stroj na striedavý prúd, ktorý premieňa dodávanú elektrinu na rôzne frekvencie. Koncom osemdesiatych rokov začala Čína používať frekvenčný menič.
Čo je frekvenčný menič VFD
VFD alebo menič s premenlivou frekvenciou je elektronické zariadenie používané na riadenie striedavého indukčného motora alebo synchrónneho motora. VFD riadi krútiaci moment, rýchlosť a smer motora, plynulo štartuje a zrýchľuje motor na požadovanú rýchlosť pri kontrolovanej rýchlosti zrýchlenia. Spomalenie je tiež riadené a brzdenie je k dispozícii ako voliteľná výbava. VFD vám umožňujú používať jeden motor pre rôzne procesy a podmienky, ktoré môžu vyžadovať rôzne rýchlosti.
Výhody frekvenčného meniča VFD
Zvýšená energetická účinnosť
Medzi najpresvedčivejšie výhody VFD patrí ich pozoruhodná schopnosť zvýšiť energetickú účinnosť, čo zase znižuje náklady na energiu. Motory zvyčajne tvoria podstatnú časť spotreby energie, najmä v priemyselných zariadeniach. VFD prichádzajú na pomoc tým, že šikovne riadia rýchlosť motora, najmä ak motor nevyžaduje výkon na plný plyn alebo konzistentné tempo.
Zmiernenie poklesu napätia
Poklesy napätia, charakterizované prechodnými poklesmi napätia, často sužujú priemyselné nastavenia, ktoré sa často vyskytujú počas aktivácie veľkých vedení striedavého motora. Tieto poklesy môžu byť škodlivé pre citlivé zariadenia, ako sú počítače a senzory. VFD obchádzajú tento problém spustením motora pri nulovom napätí a jeho postupným zvyšovaním.
Riadený štartovací prúd
VFD ponúkajú ďalšie pierko vo svojej čiapke tým, že efektívne riadia spúšťací prúd. Majú schopnosť spúšťať motory pri nulovom napätí a frekvencii, čo nielen minimalizuje opotrebovanie motorov, ale tiež predlžuje ich prevádzkovú životnosť, čím sa znižuje potreba častej údržby a opráv.
Zabezpečenie zariadenia
Ďalším pozoruhodným aspektom VFD je ich schopnosť prispôsobiť a obmedziť krútiaci moment, čím sa zabezpečí, že motory neprekročia svoje bezpečné limity krútiaceho momentu. Toto proaktívne opatrenie chráni stroje a zariadenia, predchádza poškodeniu a predchádza potenciálnemu prerušeniu výroby.
Precízne riadenie procesu
V oblasti priemyselnej výroby sú VFD neoceniteľné pri optimalizácii výrobných procesov tým, že umožňujú jemne vyladenú kontrolu nad otáčkami motora. VFD je možné naprogramovať tak, aby spúšťali motory pri ideálnych rýchlostiach alebo zastavovali vo vopred definovaných polohách, čím presnosť prevyšuje iné metódy riadenia motora. Navyše mnohé VFD môžu byť ovládané na diaľku, čo ponúka zvýšenú flexibilitu.
Redukcia šumu
Aj keď to nie je ich primárny účel, VFD slúžia na zníženie úrovne okolitého hluku prevádzkou motorov pri nižších otáčkach. Táto funkcia je výhodná najmä v priemyselných prostrediach, kde znížená hladina okolitého hluku prispieva k zlepšeniu pracovných podmienok a plynulejšej komunikácii v továrni. Toto malé, ale významné zlepšenie vytvára priaznivejšie pracovné prostredie.
VFD funguje tak, že odoberá striedavý prúd pri frekvencii 60 Hz, premieňa ho na jednosmerný prúd (DC) cez obvod usmerňovača a posiela ho cez zbernicu jednosmerného prúdu, aby ďalej filtroval napätie. Potom sa energia dostane do meniča, ktorý vytvára impulzy jednosmernej energie, ktoré fungujú ako striedavý prúd. Pulzujúci charakter výstupu dostatočne napodobňuje striedavý prúd na vytvorenie správnych indukčných procesov potrebných na roztočenie rotora motora.
Keďže jednosmerný prúd sa ľahšie ovláda v napätí a frekvencii, jeho použitie namiesto skutočného striedavého prúdu umožňuje VFD upravovať elektrické napájanie za chodu. Séria tranzistorov, najmä izolovaná brána, bipolárny tranzistor (IGBT), poskytuje manuálne alebo automatické riadenie výkonu a výsledného výkonu čerpadla EDDY. Výkon sa ľahko zvýši na kalové čerpadlo pri veľkom zaťažení a potom sa opäť zníži po prechode upchatia alebo zmene textúry čerpanej suspenzie alebo kalu.
Kľúčové vlastnosti frekvenčného meniča VFD
Menovitý prúd nepretržitého chodu:Toto je maximálny RMS prúd, ktorý môže frekvenčný menič bezpečne zvládnuť za všetkých prevádzkových podmienok pri stálej teplote okolia (zvyčajne 40 [stupňov] C). Sínusové prúdy zaťaženia guľôčky motora musia byť rovnaké alebo menšie ako táto hodnota.
Menovitý prúd preťaženia:Toto je inverzný čas/prúd, čo je maximálny prúd, ktorý môže frekvenčný menič vyprodukovať v danom časovom rámci. Typické hodnoty sú 110 % až 150 % nadprúdu počas 1 minúty, v závislosti od výrobcu. Vyššie prúdové hodnoty možno dosiahnuť predimenzovaním frekvenčného meniča. Táto hodnota je veľmi dôležitá pri dimenzovaní frekvenčného meniča na prúdy potrebné pre motor na moment vypínania.
Sieťové napätie:Ako pri každom ovládači motora, musí byť špecifikované prevádzkové napätie. Pohony s premenlivou frekvenciou sú navrhnuté tak, aby fungovali pri určitom nominálnom napätí, ako je 240 V AC alebo 480 V AC, s povolenou odchýlkou napätia plus alebo mínus 10 %. Väčšina motorových štartérov bude pracovať nad touto 10% variáciou, ale meniče frekvencie nie a prejdú do ochranného vypnutia. Pre každú aplikáciu sa dôrazne odporúča zaznamenaný údaj o napätí odchýlok výkonu siete.
Typy frekvenčného meniča VFD
Volty/hertz (V/Hz) Riadiace VFD
Najprv tu máme VFD riadiace jednotky Volts/Hertz (V/Hz). Tieto VFD riadia frekvenciu energie dodávanej do motora. Sú jednoduché, ale vysoko efektívne a nachádzajú svoje využitie vo väčšine bežných aplikácií.
Bezsenzorové vektorové riadenie VFD
Ďalej sú to VFD bezsenzorové vektorové riadenie. Sú pokročilejšie ako V/Hz pohony. Môžu udržiavať konštantný krútiaci moment bez použitia snímača spätnej väzby, vďaka čomu sú vhodné pre aplikácie vyžadujúce o niečo väčšiu presnosť.
Flux vektorové riadenie VFD
Nakoniec tu máme Flux Vector Control VFD. To sú tie najlepšie, pokiaľ ide o presné ovládanie. Poskytujú presné a rýchle riadenie otáčok motora a krútiaceho momentu, ideálne pre zložité a náročné aplikácie.
Aplikácia frekvenčného meniča VFD
Bazénové filtračné systémy
VFD je možné použiť vo filtračných systémoch krytých bazénov na zvýšenie čistoty. VFD používané vo filtračných systémoch krytých bazénov môžu pomôcť znížiť spotrebu elektriny jednoduchou zmenou objemu vody podľa potreby. 40 % energie spotrebovanej v bazénoch je potrebných na filtráciu vody. Čerpadlo využívajúce VFD môže pomôcť pri recyklácii vody jej nasávaním do filtračného systému.
Čerpadlá na zvýšenie tlaku
Komerčné alebo veľké budovy, ako sú hotely, vyžadujú dostatočne vysoký tlak vody na dosiahnutie všetkých jednotiek vrátane kúpeľní a spŕch pomocou čerpadla na zvýšenie tlaku. VFD môžu byť lepšou alternatívou k tlakovým regulačným ventilom, pretože majú lepšie úspory energie a eliminujú náklady na údržbu.
HVAC systémy
VFD sa v systémoch HVAC používajú už desaťročia. Tradične sa používali na moduláciu kapacity, ale v posledných rokoch sa používali aj na vyvažovanie ventilátorov a čerpadiel, monitorovanie zariadení a spotrebu energie rezacích zariadení v podmienkach špičkového zaťaženia. VFD môžu pomôcť znížiť opotrebovanie komponentov systémov HVAC, pretože vyžadujú menej energie na spustenie motora, čím sa znižuje namáhanie komponentov.
Výroba
Vo výrobnom priemysle sa VFD používajú v dopravných pásoch, extrudéroch a rôznych strojoch na zabezpečenie presnej kontroly rýchlosti a krútiaceho momentu. To zlepšuje kvalitu výroby, znižuje opotrebovanie mechanických častí a zvyšuje energetickú účinnosť.
Voda a čistenie odpadových vôd
VFD sú kľúčové pri riadení rýchlosti čerpadiel v čistiarňach vody a odpadových vôd. Pomáhajú regulovať prietok a tlak vody, optimalizujú využitie energie a znižujú mechanické namáhanie čerpadiel počas spúšťania a prevádzky.
Poľnohospodárstvo
V poľnohospodárskych aplikáciách sa VFD používajú v zavlažovacích systémoch, sušičkách obilia a ventilačných systémoch v stodolách a skleníkoch. Riadením otáčok motora VFD optimalizujú prietok vody a vzduchu, znižujú spotrebu energie a zlepšujú životnosť zariadení.
Komponenty frekvenčného meniča VFD
Konvertor
Prevodník alebo vstupný usmerňovač striedavého prúdu pomáha konvertovať striedavé napätie na jednosmerné napätie. Prevodník je tvorený viacerými diódami, ktoré sú zapojené paralelne k sebe a umožňujú prúdenie iba jedným smerom. Elektrina, ktorá preteká meničom, sa cykluje, kým sa nepremení na hrubé jednosmerné napätie.
DC Link
DC Link je filtračná časť tvorená filtračnými tlmivkami a kondenzátormi. Účelom jednosmerného spojenia je vyhladiť zvlnené jednosmerné napätie získané z obvodu usmerňovača v predchádzajúcom kroku. Filtrovaný výstup sa potom privádza na vstup meniča.
Invertor
Účelom meniča je previesť výstup jednosmerného medziobvodu, ktorým je filtrované jednosmerné napätie, späť na striedavý. Invertor sa používa na riadenie výstupného premenlivého napätia a frekvencie do motora. Invertor sa skladá z IGBT spínačov, ktoré sú spojené v pároch na ovládanie elektrického toku. Toto je zvyčajne pripojené k logickému ovládaču, ktorý umožňuje operátorovi prepojiť a upraviť napätie motora. Riadením dráhy elektrického toku pomocou modulácie šírky impulzov možno zo zdroja jednosmerného prúdu vyrábať striedavé napätie.
Používateľské rozhranie
Na dosiahnutie optimálnej spotreby energie alebo úspory energie je na konfiguráciu VFD potrebné používateľské rozhranie. Používateľské rozhranie je ovládací panel, ku ktorému je pripojený VFD, ktorý umožňuje manuálne zadanie používateľa. Tie siahajú od klávesnice až po dotykové LCD obrazovky. Novšie systémy ponúkajú bezdrôtové ovládacie panely Bluetooth.
Ovládacia logika
Používateľom definované nastavenie je potom interpretované riadiacou logikou. Je to softvér potrebný na to, aby VFD komunikovalo s užívateľským rozhraním a spätnoväzbovým zariadením na motore. Softvér je zvyčajne založený na stavovom diagrame, ktorý sleduje množinu sekvencií pred dokončením úlohy od začiatku do konca. To umožňuje plne automatizovať VFD.
Faktory, ktoré je potrebné zvážiť pri výbere frekvenčného meniča VFD
Prvým rozhodnutím, ktoré treba urobiť pri výbere VFD, je uistiť sa, že menič zvládne aktuálne požiadavky motora. Na štítku motora skontrolujte požiadavku na prúd pri plnom zaťažení a potom nájdite pohon, ktorý je dimenzovaný na aspoň taký prúd. Ak jednotku napájate jednofázovým napájaním, uistite sa, že používate menovité hodnoty jednotky pre jednofázové napájanie. Pre jednofázovú prevádzku sú meniče frekvencie výrazne znížené.
Veľkosť VFD by sa mala vyberať na základe maximálneho prúdu motora pri špičkovom odbere a nie na základe výkonu motora. Neustále spúšťanie, zastavovanie a dynamické zaťaženie ovplyvňuje elektroniku vo vnútri VFD oveľa viac ako vplyv, ktorý majú na lokálnu napájaciu zbernicu a štartér motora s plným napätím. Preto by sa mal použiť špičkový odberový prúd.
Vyberte si medzi variabilným krútiacim momentom (VT) a konštantným krútiacim momentom (CT) a samostatnými menovitými hodnotami pre každý z nich. Použite hodnoty VT pre ventilátory a čerpadlá alebo si pozrite hodnoty CT pre dopravníky a všeobecné riadenie stroja. Je dôležité poznať typ aplikácie, pretože špecifikácie pohonu sú usporiadané podľa toho. Ak si nie ste istý, ktorý z nich použiť, odporúča sa použiť CT.
Nadmorská výška, v ktorej používate VFD, má tiež vplyv na chladenie. Ako sa zvyšuje nadmorská výška, vzduch sa stáva menej hustým. Toto zníženie hustoty vzduchu znižuje chladiace vlastnosti vzduchu. Väčšina VFD je navrhnutá tak, aby fungovala na 100 % kapacity vo výškach do 1000 m. Ak ste vo vyššej nadmorskej výške, disk musí byť predimenzovaný, aby kompenzoval pokles chladenia.
Chcete najnižšiu nosnú frekvenciu, ktorú váš motor zvládne. Vo väčšine prípadov bude predvolená nosná frekvencia fungovať dobre, ale ak potrebujete znížiť počuteľný hluk, rozptyl tepla alebo spotrebu energie, uistite sa, že môžete upraviť nosnú frekvenciu disku.
Určenie správnej veľkosti VFD zahŕňa niekoľko metód výpočtu, aby sa zabezpečilo, že VFD zvládne požiadavky motora. Použitý základný vzorec je: Veľkosť VFD (kW)=Výkon motora (kW) x prevádzkový faktor. Servisný faktor sa zvyčajne pohybuje od 1,1 do 1,5, čo zodpovedá neočakávanému zvýšeniu zaťaženia a zabezpečuje spoľahlivosť. Napríklad, ak máte motor s menovitým výkonom 10 kW a zvolíte servisný faktor 1,2, požadovaná veľkosť VFD by bola aspoň 12 kW. To zaisťuje, že VFD zvládne občasné špičky v záťaži bez prehriatia alebo zlyhania.
Okrem toho je dôležité overiť, či sa menovitý prúd VFD zhoduje s ampérmi pri plnom zaťažení motora (FLA). To zahŕňa kontrolu FLA na typovom štítku motora a zabezpečenie, aby VFD mohol dodávať tento prúd za všetkých prevádzkových podmienok. Pokročilejšie výpočty môžu brať do úvahy faktory ako harmonické skreslenie, ktoré môže ovplyvniť napájanie aj motor. Harmonické sú obzvlášť dôležité vo veľkých alebo citlivých inštaláciách, kde môžu viesť k problémom s kvalitou napájania a poškodeniu zariadenia.
Použitie nástrojov špecifických pre výrobcu alebo online kalkulačiek môže tento proces dimenzovania zjednodušiť. Tieto nástroje berú do úvahy podrobné vstupné parametre, ako je výkon motora, typ záťaže a podmienky prostredia, a poskytujú prispôsobené odporúčania. Tento prístup pomáha zaistiť, že vybraný VFD je vhodný pre konkrétnu aplikáciu, čím sa zvyšuje účinnosť a spoľahlivosť.
Ako udržiavať frekvenčný menič VFD
Pravidelné čistenie
Priemyselné a obchodné oblasti majú veľa polietavého prachu a nečistôt, ktoré sa môžu nahromadiť na VFD a negatívne ovplyvniť jeho fungovanie. Aby sa tomu zabránilo, bez ohľadu na typ podvozku VFD je potrebné zabezpečiť pravidelné čistenie VFD. Jeho chladič a ventilátory musia byť vždy čisté. Pravidelné čistenie VFD je možné vykonať utieraním, čistením a rozprašovaním vzduchom nahromadeného materiálu z nich.
Údržba teploty
Ďalším zásadným tipom, ktorý je potrebné dodržiavať pri špičkovej údržbe VFD je, že je potrebné udržiavať ich teplotu, pretože sa väčšinou používajú v kompaktných priestoroch, kde sú tepelné špičky bežnou vecou. Na udržanie ich optimálnej teploty však treba zabezpečiť primeranú cirkuláciu vzduchu. Okrem toho musia byť nainštalované systémy regulácie teploty.
Pravidelné vizuálne kontroly
Ďalším proaktívnym prístupom k údržbe VFD sú pravidelné vizuálne kontroly. Pracovníci údržby so základnými znalosťami týchto ovládačov ich musia týždenne vizuálne kontrolovať, aby zistili akékoľvek viditeľné chyby. Niektoré z kľúčových kontrol, o ktoré sa treba starať, zahŕňajú fungovanie systémov chladenia priestorov, káblov z optických vlákien, spojov a núdzových obvodov.
Zabráňte prenikaniu vlhkosti
Voda a elektrina nie je vhodná kombinácia v žiadnom priemyselnom prostredí a nie je tomu inak ani pri frekvenčných meničoch. VFD sa nesmú dostať do kontaktu s vlhkosťou, pretože to nevyhnutne spôsobí rôzne problémy, ako sú poruchy zariadenia, nepravidelné správanie a korózia. Preto sa VFD musia uchovávať v suchu.
Neporušené pripojenia
Ďalším na zozname tipov na údržbu VFD je, že musíte zabezpečiť pevné spojenia. Elektrické spojenia sa mohli uvoľniť kvôli neustálym vibráciám. Voľné pripojenia budú mať za následok nerovnomerné fungovanie ovládača.
